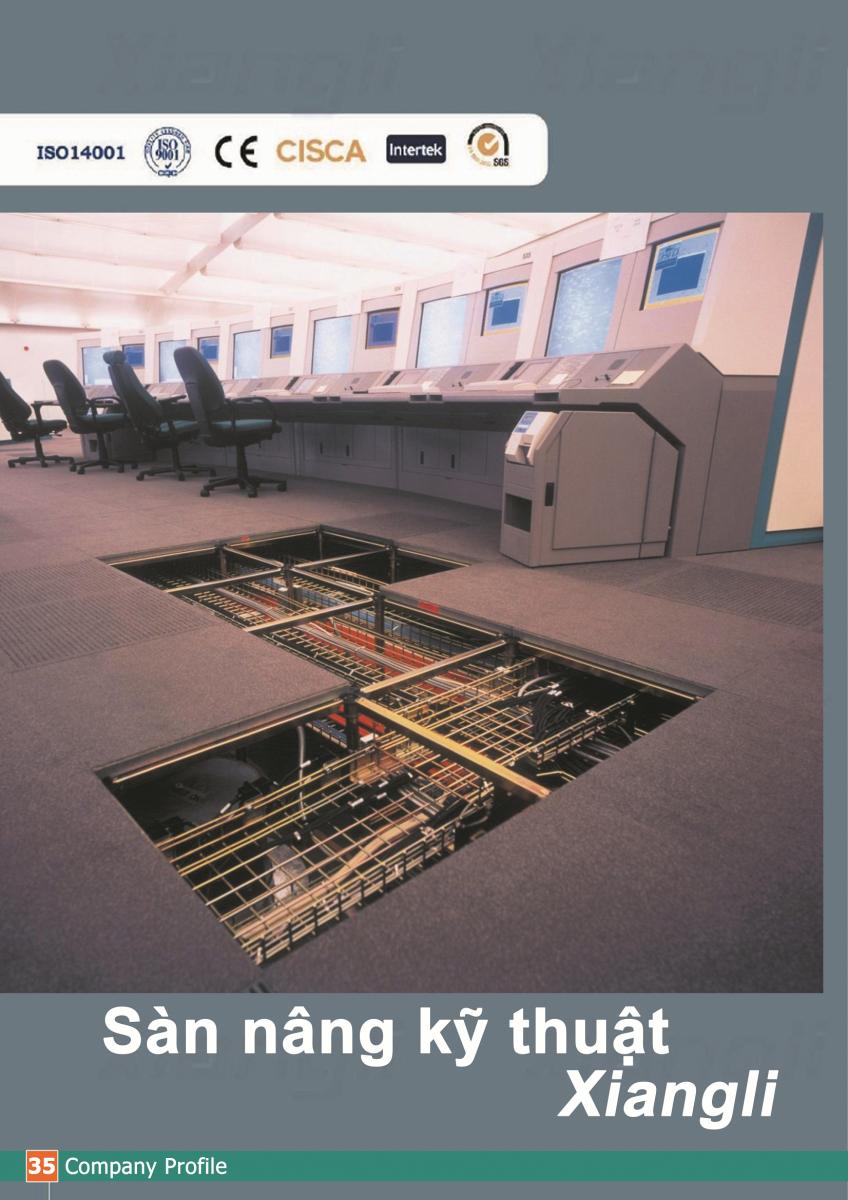

Sàn nâng kỹ thuật

Hệ thống sàn nâng kỹ thuật gồm tấm sàn, khung đỡ, chân đế

BẢNG THÔNG SỐ CƠ BẢN CỦA SÀN NÂNG KỸ THUẬT

Sàn nâng kỹ thuật chống tĩnh điện được dùng ở đâu?

Sàn nâng kỹ thuật chống tĩnh điện thường được ưu tiên sử dụng ở những nơi có mật độ thiết bị điện tử cao, hệ thống dây dẫn phức tạp và yêu cầu khắt khe về an toàn điện. Dưới đây là các vị trí phổ biến nhất phù hợp để lắp đặt hệ thống sàn này:

Lĩnh vực công nghệ thông tin & viễn thông (Phổ biến nhất)

Đây là nơi bắt buộc phải sử dụng sàn nâng chống tĩnh điện để bảo vệ dữ liệu và phần cứng.

• Trung tâm dữ liệu (Data Center): nơi chứa hàng ngàn máy chủ. Sàn nâng giúp giấu lượng dây cáp khổng lồ bên dưới và thổi khí lạnh từ dưới lên để làm mát.
• Phòng Server (Phòng máy chủ) tại các tòa nhà văn phòng hoặc doanh nghiệp.
• Phòng tổng đài, trung tâm viễn thông: nơi đặt các thiết bị chuyển mạch, router quan trọng.

Lĩnh vực công nghiệp & sản xuất

Trong sản xuất điện tử, một tia tĩnh điện nhỏ cũng có thể làm hỏng một con chip hoặc bo mạch. Do đó, mặt sàn yêu cầu phải chống tĩnh điện tốt.

• Phòng sạch (Cleanroom): dùng trong sản xuất bán dẫn, vi mạch (chip), điện thoại, lắp ráp máy tính.
• Phòng điều khiển dây chuyền sản xuất: nơi đặt các hệ thống PLC, máy tính công nghiệp điều khiển robot.
• Phòng thí nghiệm (Laboratory): chứa các thiết bị đo lường chính xác cực cao, nhạy cảm với nhiễu điện từ.

Lĩnh vực quản lý & an ninh

• Phòng điều khiển trung tâm (Control Room): Của các nhà máy điện, đập thủy điện, trạm biến áp.
• Trung tâm kiểm soát không lưu: tại các sân bay, nơi hệ thống radar và liên lạc không được phép gặp sự cố do nhiễu.
• Phòng giám sát an ninh (Security Hub): Nơi tập trung hàng loạt màn hình camera và đầu ghi.

Lĩnh vực y tế

• Phòng thiết bị chẩn đoán hình ảnh: các thiết bị công nghệ cao như máy MRI (Cộng hưởng từ), máy CT, máy X-quang kỹ thuật số rất đắt tiền và nhạy cảm với tĩnh điện.

• Phòng mổ hiện đại: sử dụng nhiều thiết bị điện tử hỗ trợ sự sống và phẫu thuật robot.

Văn phòng thương mại (Đặc thù)

• Ngân hàng & Sàn giao dịch chứng khoán: khu vực IT hoặc phòng giao dịch nơi có mật độ máy tính dày đặc và yêu cầu tốc độ xử lý liên tục.

• Phòng đào tạo kỹ thuật/ Phòng máy tính: các trường đại học hoặc trung tâm đào tạo công nghệ.

Sàn nâng kỹ thuật được lắp đặt cao hơn so với mặt sàn ban đầu

Cấu tạo của sàn nâng kỹ thuật chống tĩnh điện

Cấu tạo của hệ thống sàn nâng kỹ thuật chống tĩnh điện là sự kết hợp chặt chẽ giữa các bộ phận cơ khí và vật liệu dẫn điện. Hệ thống này không chỉ đơn thuần là các tấm sàn đặt lên chân đỡ, mà là một mạng lưới liên kết để đảm bảo khả năng chịu lực và dẫn điện tích xuống đất được hiệu quả.

Dưới đây là chi tiết từng bộ phận cấu thành:

Tấm sàn (Panel)

Đây là bề mặt làm việc chính, nơi chịu tải trọng trực tiếp. Tấm sàn thường có kích thước chuẩn là 600x600mm.

Lớp vỏ bọc (Vỏ thép)

• Được làm từ thép tấm cán nguội chất lượng cao.
• Mặt dưới của tấm sàn được dập lõm hình vòm (dạng tổ ong hoặc hình cầu) để tăng khả năng chịu lực nén và phân tán lực đều.
• Mặt trên là thép phẳng được hàn chặt vào mặt dưới bằng phương pháp hàn điện trở.
• Toàn bộ vỏ thép được sơn tĩnh điện hoặc mạ để chống gỉ sét.

• Bên trong lớp vỏ thép rỗng được bơm đầy xi măng nhẹ (lightweight concrete) hoặc bọt bê tông chuyên dụng.
• Tác dụng: Giúp sàn cứng chắc, chịu tải trọng lớn, cách âm tốt và tạo cảm giác đầm chân khi bước đi (không bị vang tiếng kim loại).

• Đây là lớp quan trọng nhất để "chống tĩnh điện". Vật liệu phủ được dán chặt lên mặt thép trên cùng.
• HPL (High Pressure Laminate): Phổ biến nhất, cứng, chống trầy xước tốt, chịu nhiệt, thường có hoa văn đốm. Dùng cho Data Center, phòng Server.
• PVC (Vinyl dẫn điện): Mềm hơn, độ bám dính tốt, không sinh bụi. Dùng cho phòng sạch (Cleanroom).

• Xung quanh tấm sàn được bọc bằng nẹp nhựa PVC màu đen.
• Tác dụng: Bảo vệ mép sàn không bị vỡ và dẫn điện (nẹp này có tính dẫn điện) để tạo sự liền mạch điện tích giữa các tấm sàn với nhau.

Hệ thống chân đỡ (Pedestal)

Chân đế có nhiệm vụ đỡ tấm sàn và tạo ra khoảng không gian bên dưới (plenum) để đi dây.

Vật liệu: Toàn bộ làm bằng thép mạ kẽm (để chống ô-xy hóa và dẫn điện tốt).

Cấu tạo 3 phần:

• Đầu chân đế (Head): Một tấm thép phẳng hình vuông, có lỗ để bắt vít vào thanh giằng. Bên trên thường có đệm cao su giảm chấn (để chống rung và cách âm). Có thể vặn ren để điều chỉnh độ cao vi mô (tinh chỉnh cho mặt sàn phẳng tuyệt đối).
• Ống chân (Tube): Phần thân ống tròn, quyết định chiều cao cơ bản của sàn (thường từ 15cm đến 100cm tùy yêu cầu).
• Đế chân (Base): Một tấm thép hình vuông đặt xuống sàn bê tông. Thường được cố định bằng keo chuyên dụng hoặc vít nở tắc-kê.

Thanh giằng (Stringer)

Thanh giằng là các thanh thép hộp dài, kết nối các đầu chân đế lại với nhau tạo thành hệ khung lưới ô vuông.

Tác dụng:

• Giữ cố định khoảng cách giữa các chân đế, ngăn hiện tượng xô lệch, nghiêng chân.
• Đỡ các cạnh của tấm sàn, giúp tăng khả năng chịu lực của cả hệ thống.
• Tăng cường sự liên kết điện giữa các bộ phận để dẫn tĩnh điện.

Hệ thống tiếp địa (Grounding System)

Đây là phần "vô hình" nhưng quan trọng nhất để hệ thống được gọi là "chống tĩnh điện".

• Bao gồm các dây cáp đồng trần (thường là cáp M50 hoặc M70) chạy dọc theo hệ thống chân đế bên dưới sàn.
• Các chân đế sàn nâng sẽ được kẹp nối với dây đồng này.
• Dây đồng này sau đó được nối vào hệ thống tiếp địa (cọc tiếp địa) của tòa nhà.
• Nguyên lý: khi tĩnh điện sinh ra trên bề mặt sàn -> truyền qua lớp HPL/PVC -> truyền qua vỏ thép tấm sàn -> truyền qua chân đế/thanh giằng -> đi vào dây tiếp địa -> tiêu tán xuống đất.

Phụ kiện khác

• Keo dán chân đế: loại keo chuyên dụng để dán chặt đế thép vào sàn bê tông cốt liệu.
• Tay hít kính (Panel Lifter): dụng cụ để nhấc tấm sàn lên khi cần sửa chữa dây bên dưới.
• Hộp điện âm sàn/ Lỗ luồn dây (Grommet): dể đưa dây điện từ dưới sàn lên bàn làm việc.

Ưu điểm khi dùng sàn nâng kỹ thuật

Quản lý hạ tầng kỹ thuật tối ưu

Sàn nâng kỹ thuật tạo ra khoang rỗng dưới bề mặt, giúp bố trí và quản lý hệ thống dây cáp, ống dẫn và các hạ tầng kỹ thuật khác một cách gọn gàng, khoa học. Đồng thời, lớp sàn này bảo vệ dây cáp và thiết bị khỏi tác động của hóa chất, côn trùng, độ ẩm và nhiệt độ, đảm bảo hiệu suất hoạt động ổn định và kéo dài tuổi thọ. Nhờ đó, không gian làm việc luôn gọn gàng,sạch sẽ và đạt chuẩn kỹ thuật hiện đại.

Thi công sàn nâng kỹ thuật

Linh hoạt trong bảo trì và lắp đặt

Các tấm sàn được thiết kế dạng mô-đun, có thể dễ dàng tháo lắp hoặc di chuyển từng phần mà không ảnh hưởng đến toàn bộ kết cấu. Khi cần bảo trì, sửa chữa hoặc nâng cấp hệ thống kỹ thuật bên dưới, việc thao tác trở nên nhanh chóng, tiết kiệm thời gian và chi phí. Điều này đặc biệt hữu ích trong các văn phòng, trung tâm dữ liệu hoặc tòa nhà thông minh có nhu cầu thay đổi bố trí thường xuyên.

Nâng cao mức độ an toàn

Sàn nâng kỹ thuật giúp bố trí dây dẫn và thiết bị gọn gàng, đồng thời chống cháy lan, cách điện và chống tĩnh điện, hạn chế rủi ro chập, phóng điện và hư hỏng cơ học, đảm bảo an toàn cho người sử dụng và thiết bị.

Độ bền cao, chịu lực tốt

Sàn nâng kỹ thuật được làm từ thép, nhôm hoặc bê tông nhẹ nên có khả năng chịu tải lớn, vận hành ổn định ngay cả với máy móc hay xe hàng nặng. Lớp phủ HPL và cấu trúc vững chắc giúp sàn giảm rung, giảm ồn, chống cháy, kháng vi khuẩn và nấm mốc, đồng thời duy trì hình thức bền đẹp theo thời gian. Tuổi thọ trung bình của sàn từ 20 - 30 năm.

Tăng thẩm mỹ và hiệu quả kinh tế

Sàn nâng kỹ thuật mang lại không gian gọn gàng và hiện đại nhờ che giấu toàn bộ hệ thống kỹ thuật bên dưới. Nhờ đó, nhà đầu tư có thể tiết kiệm đáng kể chi phí vận hành, bảo trì và cải tạo trong suốt quá trình sử dụng.

Lắp đặt khung đỡ và chân đế cho sàn nâng
